贴片机作为现代电子制造业中最重要的设备之一，承担着极其重要的生产任务。然而，在长期的工作过程中，贴片机难免会遇到一些故障。作为一名贴片机工程师，我深知遇到故障时最重要的是保持冷静，快速定位问题，找到解决方法。今天，我们就来聊聊在贴片机维修过程中，遇到的几种常见故障和解决方法。
1. 吸嘴无法吸取元件
故障现象：
最常见的故障之一就是吸嘴无法吸取元件，尤其是在处理超小型元器件时。这种情况通常会导致生产线停滞，影响工作效率。
可能原因：
真空泵故障：真空泵是吸取元件的核心设备之一，如果真空泵出现故障，吸嘴就无法产生足够的吸力。
吸嘴堵塞：吸嘴本身如果有异物堵塞，或者长期使用后积累了灰尘，也会导致吸取功能失效。
吸嘴本身损坏：有时吸嘴可能因过度磨损或物理损伤，导致吸力不足。
解决方法：
检查真空泵：首先检查真空泵的工作状态，确保其运转正常。如果真空泵出现故障，需要进行维修或更换。
清洁吸嘴：拆下吸嘴进行彻底清洁，确保没有灰尘或杂物堵塞。
更换吸嘴：如果吸嘴损坏，及时更换新的吸嘴以保证吸取功能正常。
2. 吸嘴与元件对位不准确
故障现象：
吸嘴吸取到元件后，无法准确将其放置到预定位置，导致贴片误差大，甚至元件偏移，影响生产质量。
可能原因：
视觉系统校准不当：贴片机的视觉系统通过相机对元件和电路板进行实时定位，如果视觉系统没有进行准确的校准，容易出现对位误差。
XY轴定位偏差：机器的XYZ三轴系统在长时间运行后，可能会出现微小的误差，导致吸嘴定位不准确。
软件设定错误：有时软件参数的设置不当，导致机器无法准确识别元件的位置。
解决方法：
重新校准视觉系统：检查相机和光学系统，进行视觉系统的重新校准，确保图像识别精度。
检查并调整轴系统：对XYZ三轴系统进行全面检查，确认没有磨损或者松动。进行精细调整，确保各轴的定位精度。
检查软件设定：检查机器的控制软件设置，确保元件和PCB的位置信息正确。

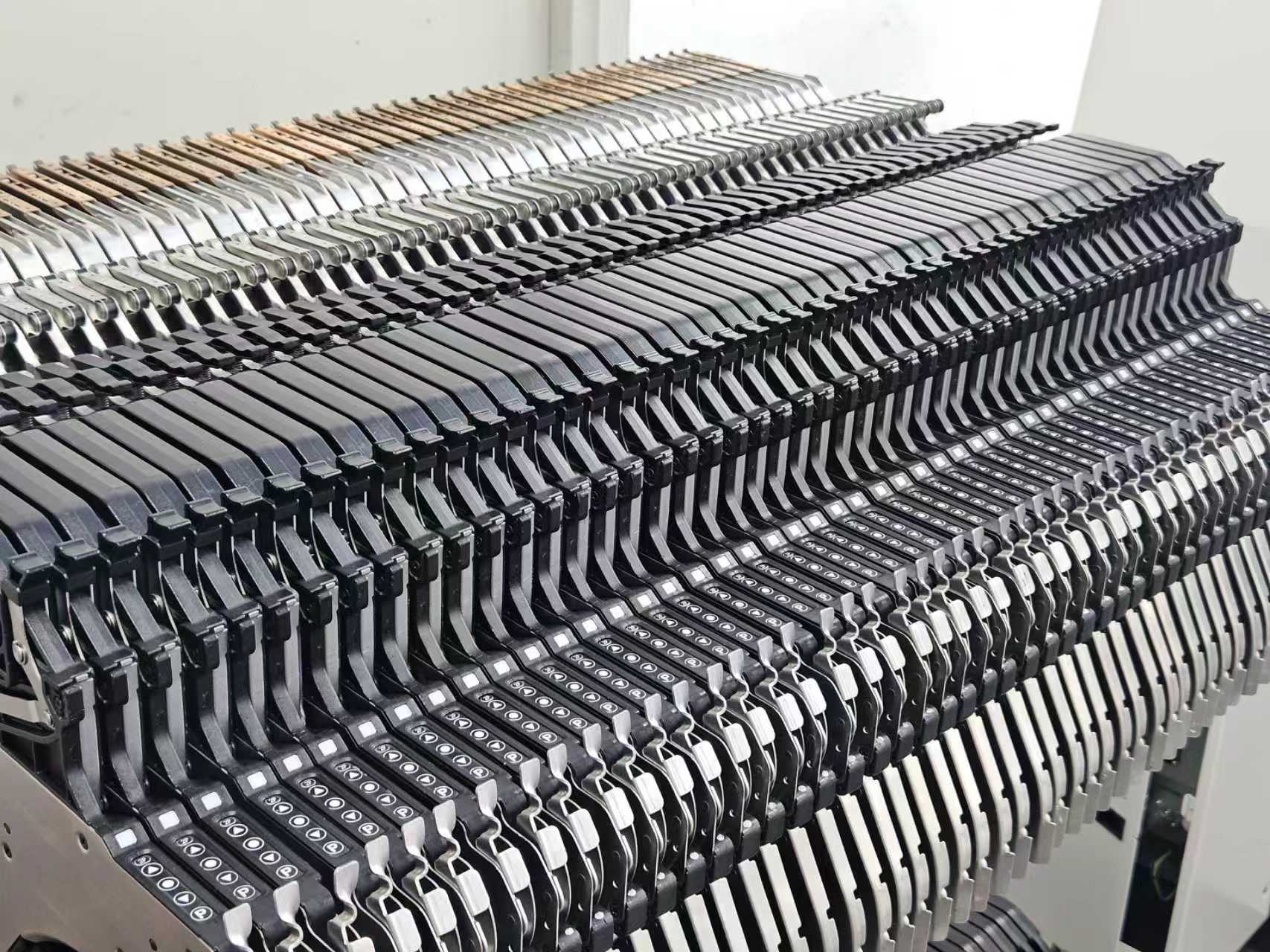

3. 飞达系统卡料
故障现象：
飞达系统卡住元件，无法正常供料，这会导致生产进度严重滞后。
可能原因：
元件放置不当：如果元件没有正确放置在飞达系统内，或者飞达槽内有杂物，就可能导致卡料。
飞达驱动故障：飞达系统的驱动电机或传动部件出现故障时，可能导致供料不畅。
飞达滑轨磨损：长期使用后，飞达的滑轨可能出现磨损，导致元件供给不稳定。
解决方法：
检查元件放置情况：检查飞达系统内的元件，确保它们正确放置并且没有被卡住。
检查飞达驱动电机：确保飞达驱动电机工作正常，检查传动系统是否有松动或损坏的情况。
润滑和维护滑轨：定期检查飞达滑轨，确保其顺畅运作。如有磨损，及时更换滑轨并进行润滑处理。
4. 电路板位置偏移
故障现象：
电路板在贴片过程中位置发生偏移，导致机器无法准确识别其位置，从而影响贴装质量。
可能原因：
吸盘系统问题：吸盘的吸力不足或出现故障，导致电路板没有牢固地吸附在工作台上。
位置传感器故障：位置传感器出现故障，无法准确检测到电路板的位置，导致误判。
电路板支撑系统问题：电路板支撑系统出现故障，无法提供稳定的支撑。
解决方法：
检查吸盘系统：检查吸盘的工作状态，确认吸力是否正常。如果吸盘有问题，进行清洁或更换。
检查位置传感器：确保位置传感器工作正常，进行必要的校准和维护。
检查电路板支撑系统：检查支撑系统的稳定性，确保电路板能够牢固地固定在工作台上。
5. 贴装速度过慢
故障现象：
贴片机的贴装速度明显低于正常生产速度，影响生产效率。
可能原因：
机器负载过高：如果机器同时进行多个复杂的操作，可能导致负载过高，降低整体工作效率。
系统调节不当：机器的参数设置不合适，导致贴装速度没有达到最佳状态。
故障元件：机器的某些部件，如电机或传动系统出现问题，也可能导致速度下降。
解决方法：
检查机器负载：检查机器是否同时执行多个高负荷操作，适当减轻负担，确保机器能高效运作。
优化系统设置：根据实际情况调整机器的贴装参数，确保贴装速度与生产需求相匹配。
检查机器部件：检查电机、传动系统等关键部件，及时更换或修理故障部件。
在贴片机的日常运行过程中，出现故障是难以避免的。作为工程师，我们要保持冷静，仔细分析故障原因并采取合适的解决方案。只有不断积累经验，及时处理常见故障，才能确保贴片机始终高效运作，保证生产的顺利进行。
每一个故障的排除，都是对机器性能的一次优化，也让我们更加了解设备的运作原理。在维修的过程中，不仅要解决眼前的问题，还要通过日常维护和检查，预防潜在的故障，确保生产的稳定性和高效性。
