贴装机大家都知道是 SMT（表面贴装技术）生产线上最核心的设备，而贴装头呢？那就是整个机器的“手”和“眼”。它直接决定了你贴得快不快、准不准、稳不稳。今天咱就专门来聊聊韩华贴片机（就是原来的三星贴片机）它家的贴装头到底长啥样，怎么工作的，里面又藏了哪些关键技术。
别担心，不讲那些复杂到头大的术语，咱就用最接地气的方式把它整明白。
一、贴装头是啥？干嘛用的？
贴装头，英文叫 Placement Head，说白了就是贴片机“贴元件”的那个执行器。它负责把吸嘴带到送料器处吸元件，再快速移动到 PCB 板上的目标位置，把元件准确放下去。
它既要“拿得住”，也要“放得准”。而韩华的贴装头厉害在哪？就是快、稳、准、换嘴灵活，适配元件种类广。

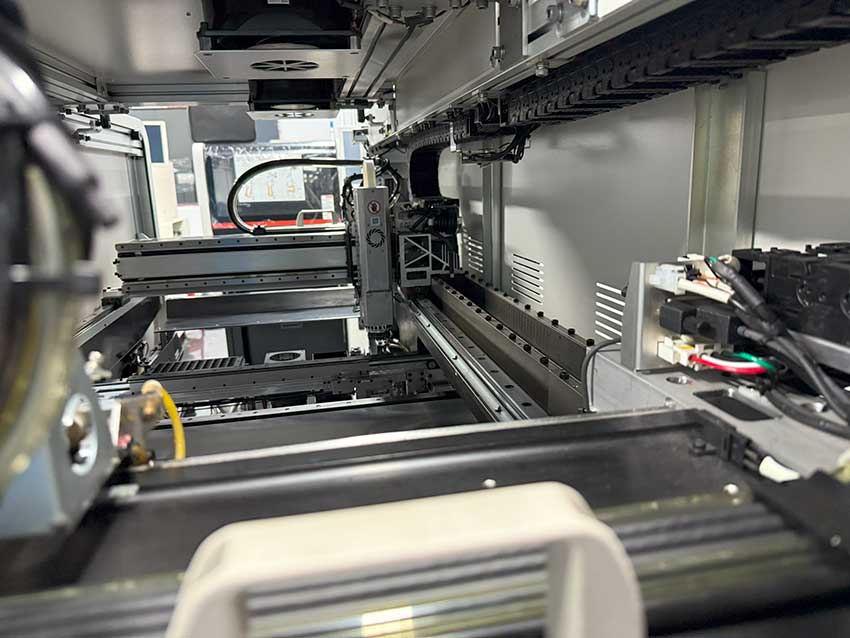

二、韩华贴装头的基本构造
韩华贴片机根据不同机型和应用场景，有高速贴装头、多功能贴装头、精密贴装头几种主流配置，但它们基本结构都差不多，主要由以下几个部分组成：
1. X/Y/Z 三轴控制模块
就像机械臂的“肩膀、胳膊、手腕”，负责控制贴装头的前后、左右、上下三个方向的精确运动，保证每一次移动都能定位准确，落点不偏不斜。
在韩华机器里，Z轴特别重要——它控制吸嘴上下动作。Z轴精度高，贴装力也稳定，不容易压坏元件。
2. R 轴旋转系统
这个部分有点像是贴装头的“手腕”，它能360度自由旋转。比如贴异型元件、IC、QFN，这些不能乱转方向的元件，就得靠 R 轴调整朝向，确保每个元件都按正确角度放上 PCB 板。
3. 吸嘴座 & 吸嘴更换结构
贴装头上一般有多个吸嘴座（Nozzle Socket），比如常见的4头、6头、8头贴装头，每个头都能独立吸元件。
韩华贴片机的厉害之处就在于它支持自动换吸嘴系统，机器在运行中会根据元件类型自动更换合适的吸嘴。这样多品种混贴的时候，不用停机人工换，效率嗖嗖地提上来了。
4. 真空系统
贴装头得靠负压（真空）吸起元件。韩华机器对真空检测非常精准，比如吸元件的时候如果吸偏了、吸歪了、没吸到，它会自动报警或者剔除，避免贴装缺件或偏移。
这个系统看起来不起眼，但贴得稳不稳，元件会不会掉，全靠它在“吸”字这一步不出错。
5. 视觉识别系统（Camera + Lighting）
贴装头上还集成了“视觉系统”，相当于它的眼睛。韩华的贴装头一般会有：
上下视觉系统（Top/Bottom Camera）：识别元件朝向、引脚位置；
飞行拍照功能：在贴装头高速移动中直接拍照识别，节省了很多时间；
精准定位功能：确保元件即使在吸的时候角度有点偏，也能自动修正姿态。
这一块直接决定了贴装精度，尤其是在贴 BGA、QFP、异型器件这些高要求的元件时，视觉系统是压舱石。
三、不同贴装头的功能差异

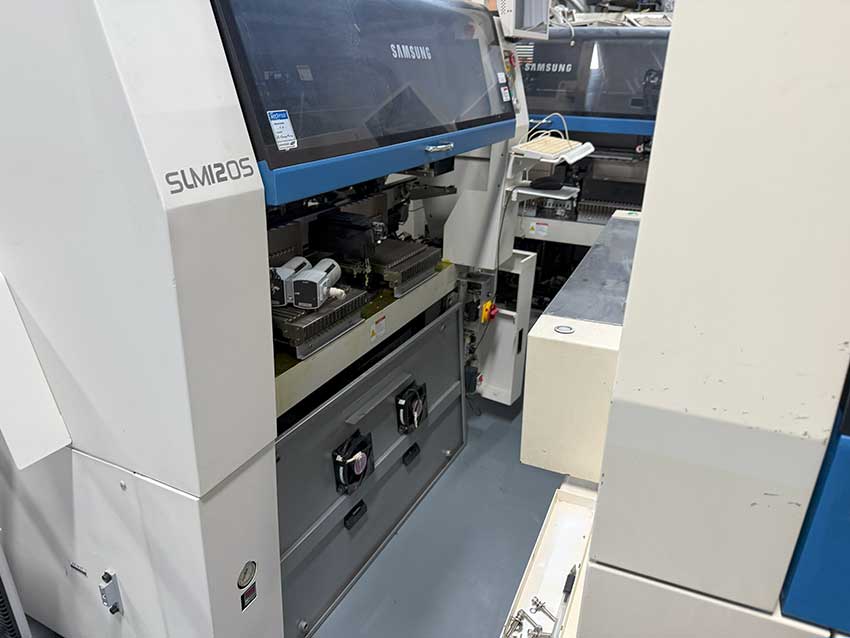

根据韩华机器型号不同（比如 SM485、SM471、Decan系列），贴装头配置会略有区别：
高速贴装头：一般是8嘴、10嘴，专门对准 0402、0603 这些标准器件设计的，追求速度优先；
多功能贴装头：嘴数少一些（如4嘴），但兼容元件多，适合异型件、IC贴装；
精密贴装头：主打超小元件、精密QFP，速度慢一点但精度特别高。
生产线怎么配，就看你产线是主攻产能还是主攻精度。
四、日常使用中贴装头需要注意的事
虽然贴装头结构挺复杂，但日常维护要是能做到这几条，就能有效降低故障率：
每天检查吸嘴是否堵塞或磨损，吸嘴是耗材，别舍不得换；
注意真空吸力监控，有些老旧机器可能会出现负压不足；
定期清理视觉系统镜头，别让灰尘干扰识别精度；
贴装头不要撞板子，Z轴设定高度要提前调好；
注意换线时吸嘴型号对应表的同步，防止贴错元件。
五、贴装头在整个生产流程中的角色
贴装头不是独立存在的零件，它和送料器、PCB载台、视觉系统、控制软件是一整套闭环系统的核心成员。
想提高良率、减少飞件、避免返修，除了软件参数调得准之外，贴装头状态健康与否真的很关键。它不像伺服电机那样容易坏，但出点小问题，影响的就是整个产线的节奏。
结尾的碎碎念（但很实用）
很多时候我们以为设备慢是软件问题、是程序问题，其实问题出在贴装头老化没保养，吸嘴堵塞、真空系统泄压这些小毛病拖了大后腿。
贴装头说到底就是贴片机的“工作手臂”，照顾好这只“手”，才能把活干得漂亮、效率提得上去、精度守得住。
