搞SMT的朋友应该都知道，韩华（Hanwha）贴片机是业界公认的“性价比高手”。机子本身稳定，效率也高。但想让它跑得快、跑得稳，光有主机还不行，各种配件才是整个系统的“灵魂”。这些零零碎碎的部件虽然不抢眼，但每个都扮演着关键角色。
今天咱们就不讲太多理论，来点实在的——韩华贴片机有哪些常见配件？它们都有什么用？你了解几个？
1. 飞达（Feeder）：贴片机的“搬运工”
说到配件，飞达绝对是出镜率最高的。它的任务非常明确——负责把料带里的元件一颗颗送到吸嘴“嘴边”，而且必须定位准确、节奏合拍。
韩华的飞达分为8mm、12mm、16mm、24mm等不同宽度，适应不同料带尺寸。用得最多的是8mm飞达，贴0402、0603这些小料都靠它。
飞达的关键作用：
控制送料节奏
保证元件位置精准
直接影响贴装速度和良品率
贴片机如果少了飞达，那就等于厨师没了案板，啥都干不成。

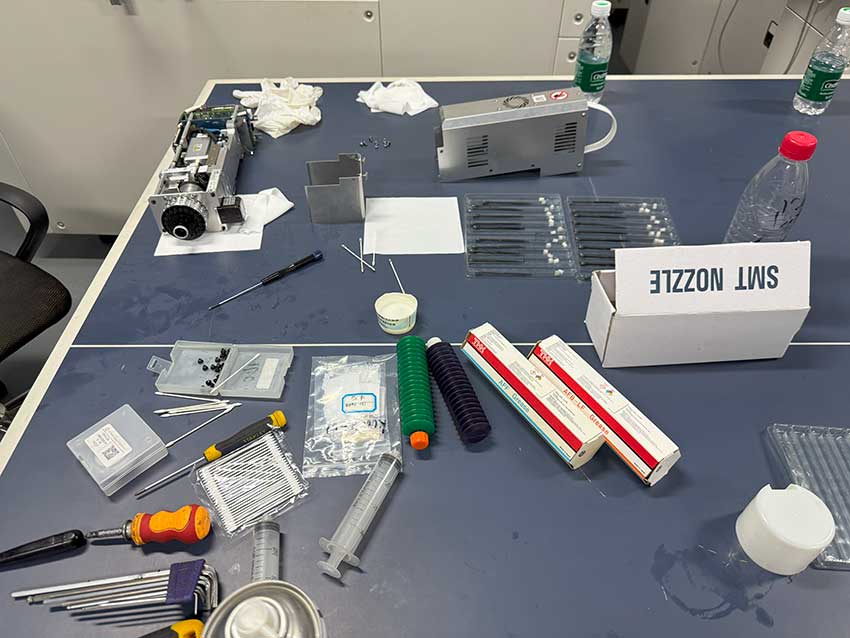

2. 吸嘴（Nozzle）：贴装精度的“关键先生”
吸嘴是贴片过程中最“细腻”的一个部件，功能也简单粗暴——吸起元件，移动，精准放到PCB上。看着轻松，实际操作一点都不含糊。
吸嘴有不同的型号，对应不同大小的元件。比如贴0201就需要超小口径吸嘴，贴BGA则需要大吸力、稳定性强的专用吸嘴。
吸嘴的核心作用：
吸附元件，传送至指定坐标
决定吸取精度与贴装位置
对真空度和精准度要求特别高
小提醒：吸嘴用久了容易堵、磨损，得定期检查清洗，不然贴偏、掉件问题就来了。
3. 飞达供料架（Feeder Base）：飞达的“舞台”
这个配件很多新手忽略了，其实飞达装上去不是凭空悬着的，是固定在供料架上的。
供料架的作用是让飞达定位稳定，保持送料轨迹的一致性。如果供料架出了问题，比如卡扣松动、滑轨偏位，就会影响整条线的运行节奏。
有些机型还支持“智能飞达识别”，靠的就是供料架上的识别模块。
4. 真空泵/真空发生器：提供“吸力”的核心设备
贴片机之所以能把元件吸起来，不靠“魔法”，靠的是背后的真空系统。
韩华贴片机内部有独立的真空模块，可能是电磁阀控制的真空泵，也可能是负压发生器。
作用就是一句话：给吸嘴“供气”，让它有足够的吸力把元件稳稳抓住。
如果真空不够，那就是吸不稳、掉元件、贴偏的开始。
5. 感应器（Sensor）：贴片过程的“眼睛”
别看贴片机高速运转，其实每一步都靠传感器来控制——光电感应、位置感应、真空检测……都少不了。
韩华贴片机里常见的感应器有：
元件吸取感应器：确认吸嘴是否成功吸起元件
飞达送料感应器：检测是否正常送料
定位感应器：确保X/Y轴运动到位
感应器一旦出问题，就容易导致假报警或误判，比如“明明吸到了，却显示未吸取”。
6. 电机与驱动系统：贴片机的“动力心脏”
韩华贴片机内部的各种移动、旋转、升降，全靠电机驱动。比如：
X/Y轴电机控制平台移动
Z轴电机控制吸嘴上下
飞达电机控制送料动作
这些电机背后还有伺服驱动器进行控制与反馈，一旦哪个电机出问题，整台设备可能就瘫痪。
7. 导轨系统（Guide Rail）：让PCB“走正路”的导航员
贴片过程中，PCB要从左走到右，或者从前走到后，这个过程就靠导轨来实现。
导轨不仅负责“搬运”PCB，还需要精准对准贴装区域。
有些机型配有自动宽度调节功能，能适配不同尺寸的PCB，靠的就是导轨的精准控制。
8. 皮带 & 同步轮：传动系统的“老黄牛”
很多运动动作，比如平台移动、吸嘴旋转，其实靠的就是皮带和同步轮的传动。
别小看这一对组合，一旦皮带松了、轮子滑了，整个精度就会跟着跑偏。虽然它们坏得不多，但一旦出问题，就是“整线罢工”的节奏。
9. PCB定位PIN / 顶针：固定PCB的位置工具
这个配件常被忽略，但其实作用很关键——在PCB上料后，精准定位它的位置，防止移动或偏差。
尤其是在双面贴装、异形元件多的板子上，定位PIN能有效防止贴偏、歪斜等问题。
10. 工控主板 / IO板：贴片机的大脑与神经网络
贴片机说到底也是台“高级电脑”，里面的主控板和IO板就像“大脑+神经系统”，负责控制运动、信号接收、逻辑判断等。
虽然不是易损件，但一旦出故障，排查就比较复杂了，得靠专业维修工程师。
总结一下：配件虽小，作用不小
韩华贴片机之所以跑得稳、贴得准，其实背后离不开每一个“小配件”的配合。飞达、吸嘴、感应器、电机……每个部件都各司其职，缺一不可。
所以，不管你是设备维护员、工程师还是采购，了解这些配件的作用，是搞定效率、降低故障率的第一步。
配件不懂别怕，懂了用起来才顺。别等设备出问题了再查资料，不如现在就搞清楚，做到心中有数，产线更安心！
